物料自進料口進入機內，在振動作用下，物料沿流化床水平方向拋擲向前連續運動，熱風向上穿過流化床同待處理物料進行熱質后，濕空氣經旋風分離器除塵后由排風口排出，干燥物料由排料口排出。
特點
1、物料受熱均勻，熱交換充分，干燥強度高，比普通干燥機節能30%左右。
2、振動源是采用振動電機驅動，運轉平穩、維修方便、噪音低、壽命長。
3、流態化平穩，無死角和吹穿現象。
4、可調性好，使用面寬，料層厚度和在機內移動以及振幅變更均可實現無級調節。
5、對物料表面損傷小，可用于易碎物料的干燥，物料顆粒不規則時亦不影響工作效果。
6、采用全封閉式的結構，有效的防止了物料與空氣間的交叉感染，作業環境影響。
應用范圍
1、醫藥化工：各種壓片顆粒，硼酸、苯二酚、蘋果酸、馬來酸等。
2、食品建材：酒精、味精、砂糖、食鹽、礦渣、豆瓣、種籽。
3、還可用于物料的冷卻、增濕等。
技術參數
|

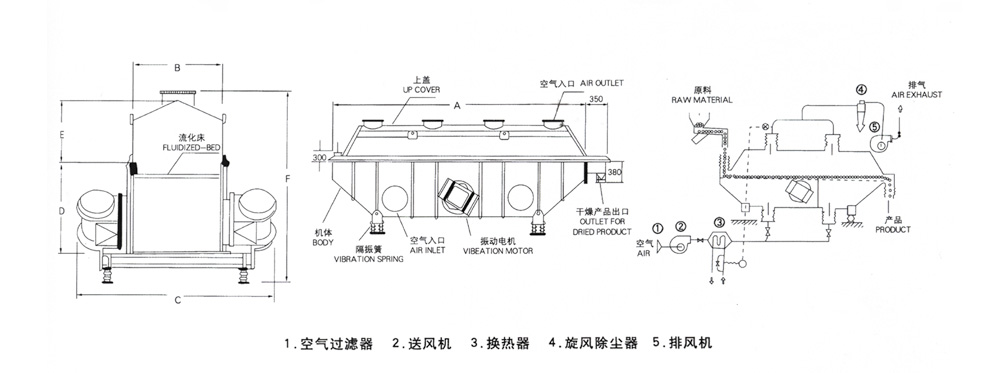

尺寸size 型 號model |
A |
B |
C |
D |
E |
F |
重量weight(kg) |
|
ZLG3×0.30 |
3000 |
300 |
1350 |
900 |
430 |
1650 |
1250 |
|
ZLG4.5×0.30 |
4500 |
300 |
1350 |
900 |
430 |
1650 |
1560 |
|
ZLG4.5×0.45 |
4500 |
450 |
1550 |
950 |
430 |
1700 |
1670 |
|
ZLG4.5×0.60 |
4500 |
600 |
1650 |
950 |
430 |
1700 |
1910 |
|
ZLG6×0.45 |
6000 |
450 |
1650 |
950 |
430 |
1700 |
2100 |
|
ZLG6×0.60 |
6000 |
600 |
1700 |
950 |
500 |
1700 |
2410 |
|
ZLG6×0.75 |
6000 |
750 |
1850 |
1000 |
600 |
1850 |
2340 |
|
ZLG6×0.9 |
6000 |
900 |
2000 |
1000 |
600 |
1850 |
3160 |
|
ZLG7.5×6.0 |
7500 |
600 |
1850 |
1000 |
600 |
1850 |
3200 |
|
ZLG7.5×0.75 |
7500 |
750 |
2000 |
1000 |
600 |
1850 |
3600 |
|
ZLG7.5×0.9 |
7500 |
900 |
2100 |
1000 |
600 |
1850 |
4140 |
|
ZLG7.5×1.2 |
7500 |
1200 |
2500 |
1150 |
800 |
2050 |
5190 |
|
機 型Model |
流化床面積 Area of Fluidzed-bed (M2) |
進風溫度(℃) temperature of inlet air(℃) |
出風溫度 temprature of outlet (℃) |
蒸發水份能力 capacity to vapor moisture (kg/h) |
振動電機 vabration |
|
|
|
|
|
|
|
型 號model |
功率power(kw) |
|
ZLG3×0.30 |
0.9 |
70-140 |
40-70 |
20-35 |
ZDS31-6 |
0.8×2 |
|
ZLG4.5×0.30 |
1.35 |
70-140 |
40-70 |
35-50 |
ZDS31-6 |
0.8×2 |
|
ZLG4.5×0.45 |
2.025 |
70-140 |
40-70 |
50-70 |
ZDS32-6 |
1.1×2 |
|
ZLG4.5×0.60 |
2.7 |
70-140 |
40-70 |
70-90 |
ZDS32-6 |
1.1×2 |
|
ZLG6×0.45 |
2.7 |
70-140 |
40-70 |
80-100 |
ZDS41-6 |
1.5×2 |
|
ZLG6×0.60 |
3.6 |
70-140 |
40-70 |
100-130 |
ZDS41-6 |
1.5×2 |
|
ZLG6×0.75 |
4.5 |
70-140 |
40-70 |
120-140 |
ZDS42-6 |
2.2×2 |
|
ZLG6×0.9 |
5.4 |
70-140 |
40-70 |
140-170 |
ZDS42-6 |
2.2×2 |
|
ZLG7.5×6.0 |
4.5 |
70-140 |
40-70 |
130-150 |
ZDS42-6 |
2.2×2 |
|
ZLG7.5×0.75 |
5.625 |
70-140 |
40-70 |
150-180 |
ZDS51-6 |
3.0×2 |
|
ZLG7.5×0.9 |
6.75 |
70-140 |
40-70 |
160-210 |
ZDS51-6 |
3.0×2 |
|
ZLG7.5×1.2 |
9 |
70-140 |
40-70 |
200-260 |
ZDS51-6 |
3.0×2 |
